El Prisma de cuña es un prisma óptico con superficies biseladas inclinadas, que se utiliza principalmente en el campo de la óptica para el Control y la deflexión del haz. Con un pequeño ángulo de inclinación en ambos lados, hace que la trayectoria óptica se desvíe hacia el lado que es más grueso. El uso de un solo Prisma de cuña puede cambiar la trayectoria óptica incidente en un cierto ángulo; la combinación de dos prismas de cuña puede funcionar como un prisma de deformación, principalmente utilizado para corregir rayos láser. En el campo de la óptica, el prisma de cuña es un dispositivo de ajuste de ruta óptica avanzado. Dos prismas giratorios pueden ajustar la dirección de la viga saliente dentro de un cierto rango (10 °).
Los prismas de cuña juegan un papel crucial en el control del rayo láser. Pueden operar solos, desviando los rayos láser a ángulos específicos; un solo prisma puede cambiar el haz incidente en Una dioptría (equivalente a un cambio de 1 cm en una distancia de 1 metro). Alternativamente, se pueden emparejar para la desviación del haz. Dos prismas de cuña pueden funcionar como prismas de deformación, corrigiendo la salida del haz elíptico de un tubo láser y desviando el haz en diferentes ángulos dentro de un rango de 4θ. Girando individualmente los dos prismas, se puede lograr la conformación del haz, comúnmente utilizado para escanear el haz en diferentes posiciones en aplicaciones de imágenes.

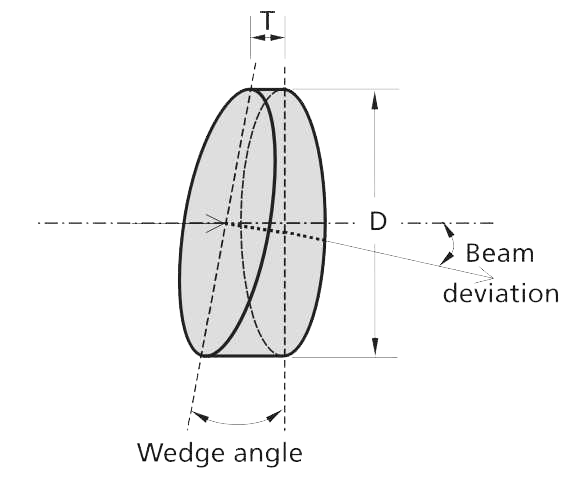

Características estructurales: El prisma biselada de cuña tiene una superficie con un pequeño ángulo de inclinación, lo que permite que la trayectoria óptica se desvíe hacia el lado más grueso del prisma. Se usa comúnmente para el Control y la deflexión del haz, lo que permite que un solo Prisma de cuña cambie la trayectoria óptica incidente en un ángulo específico.
Características de aplicación: Los prismas de cuña se consideran dispositivos ideales para el ajuste de la trayectoria óptica en el campo de la óptica. Dos prismas de cuña giratorios pueden ajustar la dirección de la viga saliente dentro de un cierto rango (aproximadamente 10 °). En la tecnología láser, los prismas de cuña se utilizan a menudo para corregir rayos láser, logrando una alineación y posicionamiento precisos del rayo.
Materiales y fabricación: los prismas o cristales generalmente están hechos de vidrio óptico de cuña, y la elección del material depende del rendimiento óptico requerido y las necesidades de aplicación. Sus superficies pueden someterse a tratamientos de recubrimiento para mejorar la transmitancia o reflectancia espectral específica.
Respuesta espectral: Ciertos prismas de cuña, como los utilizados para la luz infrarroja, tienen rangos de transmisión espectral específicos, por ejemplo, 2-12 μm, lo que los hace adecuados para sistemas ópticos infrarrojos.
Material | Calidad infrarroja de sílice fundida |
Dimensión | Sobre el dibujo del cliente |
Apertura clara | > 90% sobre lados |
Tolerancia del ángulo de la cuña | ± 0,01 ° |
Exactitud de la superficie | Mejor que λ/4 |
Calidad de la superficie | 60/40 Scratch /Dig |
Revestimiento | Revestimiento AR o a petición de los clientes |
Si desea construir sus propios productos ópticos de precisión o solicitar un presupuesto, haga clic en uno de los dos botones a continuación. De lo contrario, complete el formulario a continuación con cualquier pregunta o inquietud.
