Paloma Prisma

Descripción general de Dove Prism

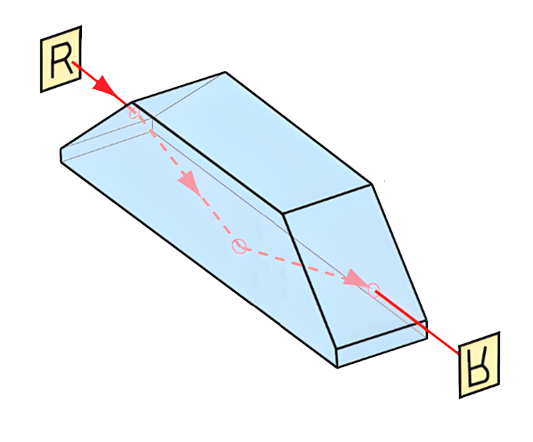

Un prisma Dove sirve como rotador de imagen. Después de pasar por el prisma, la imagen se invierte 180 grados. Además, cuando el prisma se gira alrededor de su eje óptico, el ángulo de rotación de la imagen es el doble que el prisma. Generalmente, los prismas de Dove utilizan el principio de reflexión interna total en el ángulo crítico, lo que limita su campo de visión. Asegurar la limpieza de la superficie reflectante y el uso de luz paralela también son cruciales para el funcionamiento adecuado de los prismas Dove.

Especificaciones de Dove Prism

Características de Dove Prism

• Dependiendo del ángulo de rotación del prisma y la superficie de incidencia de la luz, la imagen se puede girar, invertir o reflejar hacia atrás.

• Cuando el prisma Dowell se utiliza para la rotación o inversión de la imagen, tanto el plano incidente como el plano de salida del prisma Dowell no son perpendiculares al eje óptico. Pero la dirección de la luz saliente y la luz incidente no han cambiado. En este momento, debido al gran ángulo de incidencia, el haz se reflejará completamente en la superficie inferior del prisma, por lo que la transmitancia interna del prisma Dowell solo está limitada por la tasa de absorción del prisma.

• Cuando el prisma de Dowell gira el Ángulo de θ alrededor del eje óptico, la imagen saliente gira el Ángulo de 2 en la misma dirección, por lo que se usa comúnmente como rotador de imágenes.

Aplicaciones de Dove Prism

Rotación de la imagen:Los prismas de Paloma pueden girar o invertir imágenes basadas en el ángulo de rotación del prisma y el ángulo de la luz incidente. Rotador de imagen: Al girar el prisma alrededor de su eje óptico, puede lograr la rotación de la imagen, comúnmente utilizada en instrumentos ópticos que requieren cambiar la dirección de la imagen.

Interferometría:En las mediciones ópticas, los prismas Dove se utilizan a menudo en técnicas de interferometría para ayudar a medir y analizar con precisión la fase y la amplitud de las ondas de luz.

Observación astronómica:En el campo de la Astronomía, los prismas Dove se utilizan en telescopios para ayudar a enfocar y ajustar la luz que ingresa al telescopio, mejorando así los resultados de observación.

Reconocimiento modelo:En aplicaciones que requieren identificación o posicionamiento de modelos u objetos específicos, los prismas Dove pueden ayudar a lograr esta función a través de sus propiedades ópticas únicas.

Detector de aplicaciones:En los equipos de detección óptica, los prismas Dove se utilizan para mejorar o alterar la ruta de transmisión de la luz, facilitando la detección y el análisis.
