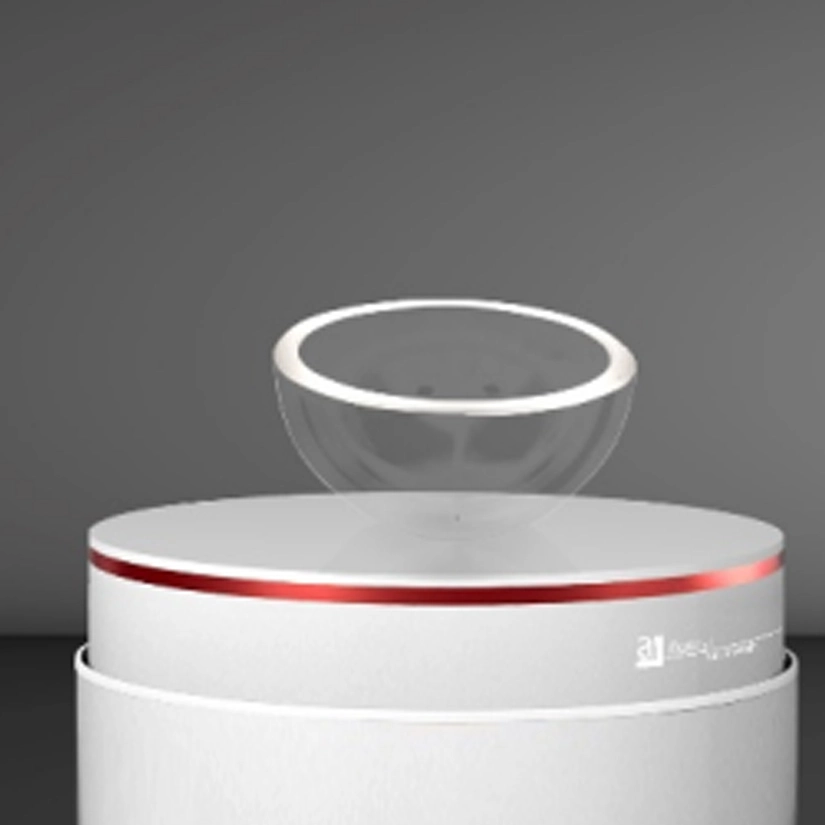

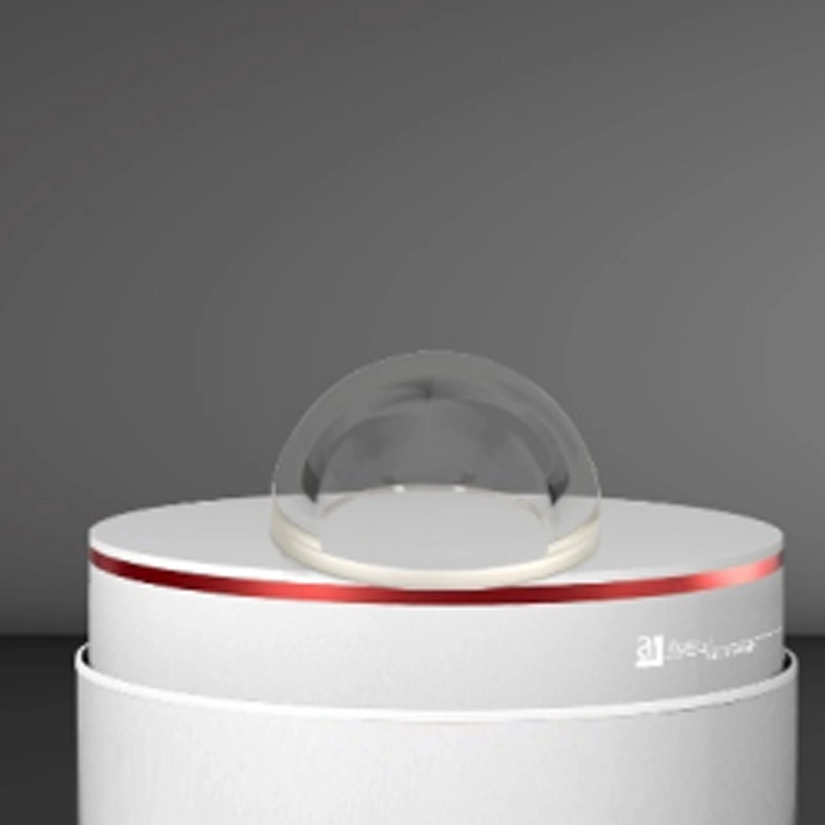

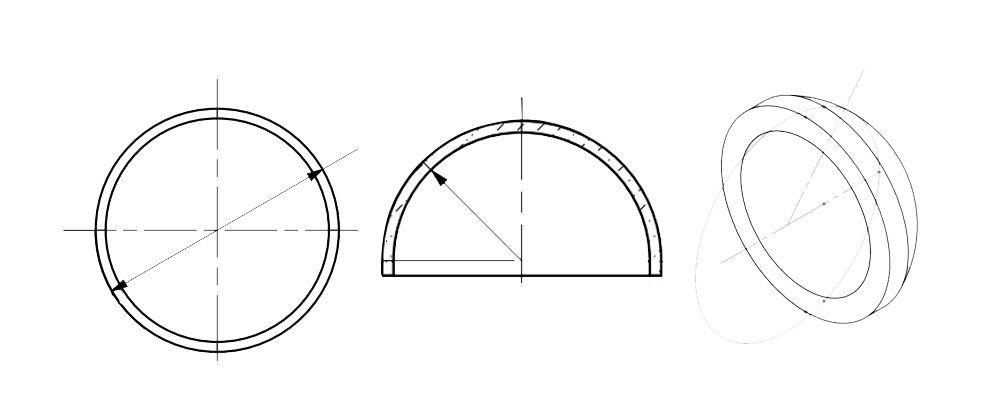

Una cúpula óptica es un tipo de lente con dos superficies esféricas concéntricas, que generalmente se utilizan para proteger instrumentos y equipos de precisión, especialmente en entornos hostiles. La función principal de la cúpula óptica es salvaguardar los componentes ópticos internos del daño ambiental externo y garantizar que el rendimiento del sistema óptico no se vea afectado.
La cúpula óptica y la ventana óptica protegen los sistemas ópticos, pero difieren en diseño y aplicación.
Cúpula óptica: Esférica o hemisférica, proporcionando una protección uniforme en todas las direcciones. Utilizado en entornos hostiles como equipos de buceo y drones. Requiere un diseño preciso debido a la refracción de la luz y la dispersión, lo que lo hace más costoso.
Ventana óptica: plana, que ofrece protección plana para dispositivos como lentes de cámara y sensores. Impacto mínimo en el rendimiento óptico y fabricación más simple y barata.
En resumen, la elección depende de necesidades y condiciones específicas, con diferencias clave en forma, aplicación, rendimiento óptico y complejidad de fabricación.
Artículo | Comercial | Alta precisión |
Sustrato | Material UV: sílice fundida (7980, JGS1, etc.) Material VIS: vidrio óptico (BK7, BK10, H-K9L), Material IR: cristal de sílice, zafiro | |
Diámetro | Ø 10mm - Ø 70mm | |
Tolerancia diámetro | ± 0,1mm | ± 0,03mm |
Espesor | 1,5mm-5mm | |
Tolerancia de espesor | ± 0,1mm | ± 0,05mm |
Calidad de la superficie | 60/40 | 20/10 |
Ángulo de campo | 120 °-180 ° | |
Fringe | 10(5) | 3 (0,5) |
Revestimiento | A petición de los clientes | |
El proceso de fabricación de una cúpula óptica incluye los siguientes pasos: seleccionar materiales de alta transparencia (como vidrio óptico, cuarzo, zafiro), mecanizado en bruto para dar forma, usando una amoladora esférica para generar superficies esféricas concéntricas, pulido fino para lograr calidad óptica, usando equipos de alta precisión para inspección y calibración, aplicando recubrimientos (Como revestimientos antirreflectantes o reflectantes), limpieza y ensamblaje en el sistema óptico y, finalmente, realización de pruebas de rendimiento general. Todo el proceso requiere equipos de alta precisión y un estricto control de calidad.
Las cúpulas ópticas son ampliamente utilizadas en diversos campos, incluyendo aeroespacial (misiles, drones, satélites), exploración marina (equipos de buceo, robots submarinos), defensa militar (Guía de misiles, dispositivos de visión nocturna), observación Meteorológica (satélites, equipos terrestres), dispositivos médicos (imágenes de alta gama), Automatización Industrial (robots, equipos de inspección), Investigación Científica (telescopios astronómicos), y electrónica de consumo (cámaras de gama alta). Su forma única y su excelente rendimiento óptico brindan protección integral y alta transmisión de luz.
Traducción: Las cúpulas ópticas Generalmente están hechas de vidrio óptico, cuarzo, zafiro, plásticos y otros materiales especiales. El vidrio óptico y el cuarzo ofrecen una alta transmisión de luz, el zafiro proporciona una alta dureza y resistencia al desgaste, mientras que los plásticos como el policarbonato y el acrílico son más livianos y rentables. La selección de materiales depende de los requisitos de transmisión de luz, durabilidad y adaptabilidad ambiental.
Si desea construir sus propios productos ópticos de precisión o solicitar un presupuesto, haga clic en uno de los dos botones a continuación. De lo contrario, complete el formulario a continuación con cualquier pregunta o inquietud.
