Penta Prisma

Descripción general de Penta Prisma

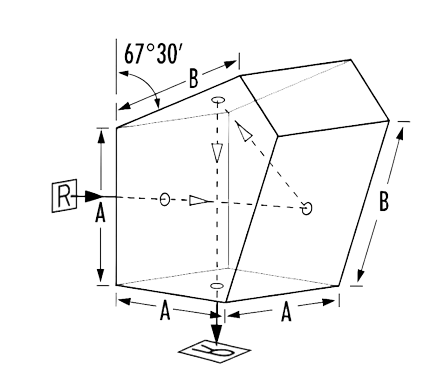

El prisma penta desvía la luz 90 ° mientras mantiene la orientación de la imagen original sin inversión ni inversión. El ligero movimiento del prisma penta tiene un impacto mínimo en la luz reflejada, lo que la hace ideal para definir ángulos rectos en los sistemas ópticos. Su reflexión interna no se basa en la reflexión interna total: dos superficies reflectantes están recubiertas con película reflectante, dos superficies transmisoras tienen revestimientos antirreflectantes, mientras que la Quinta cara permanece ópticamente sin usar.

Especificaciones de Penta Prism

Característica de Penta Prism

• La luz que entra en el prisma pentagonal sufre dos reflejos dentro del prisma, provocando un cambio direccional de 90 °. Este proceso no solo evita la inversión de la imagen, sino que tampoco altera la mano de la imagen. Los prismas pentagonales se utilizan comúnmente en los visores de cámara réflex de una sola lente (SLR) como dispositivos reflectantes y también pueden servir como deflectores de haz de ángulo fijo.

• En comparación con un prisma de ángulo recto de reflexión única, un prisma pentagonal puede desviar con precisión el haz de entrada 90 ° sin verse afectado por los errores de montaje del prisma. Esto significa que no es necesario considerar la dirección de la luz entrante, lo que la hace más estable que un sistema compuesto por dos espejos. Por lo tanto, los prismas pentagonales se utilizan a menudo en varios instrumentos de observación de imágenes y dispositivos de calibración, como plomadas, colimadores y medidores de distancia.
