Divisor de haz (PBS)

Descripción general de BeamSplitter

La composición de un divisor de haz polarizado: Por lo general, se hace cementando u poniendo en contacto ópticamente con los lados Hipotenusa de dos prismas de ángulo recto, con una película de división del haz polarizante aplicada a la hipotenusa. La luz polarizada P en la luz incidente se transmite, mientras que la luz polarizada S se refleja. Los revestimientos antirreflectantes se aplican generalmente a todas las superficies incidentes y de salida de los haces de luz.

Características de BeamSplitter

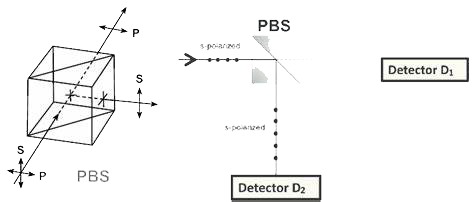

El divisor del haz polarizador divide la luz incidente en dos componentes polarizados ortogonalmente:

• Luz transmitida (T): P-polarizada

• Luz reflejada (R): s-polarizada

Mecanismo de trabajo:
Cuando la luz entra en el prisma de ángulo recto perpendicularmente a través de su cara hipotenusa, el revestimiento multicapa incrustado induce la refracción del ángulo de Brewster en las interfaces dieléctricas

A través de un diseño optimizado de película delgada:

La luz polarizada P experimenta una pérdida de reflexión cercana a cero (transmitancia> 90%) debido a las condiciones del ángulo Brewster

La luz polarizada s sufre reflejos acumulativos a través de múltiples capas de recubrimiento, logrando> 99.5% reflectancia

Requisitos de la luz del incidente:

Sin restricción de polarización: tanto la luz natural como la luz prepolarizada se pueden dividir efectivamente en componentes ortogonales

Especificaciones de BeamSplitter

Catálogo de BeamSplitter

Aplicaciones de BeamSplitter

1. imágenes multifotón

Aislamiento óptico: PBS combinado con una placa de un cuarto de onda (QWP) crea aisladores ópticos para controlar las rutas de propagación de la luz. Esta configuración convierte la luz polarizada linealmente en luz polarizada circularmente, evitando que los reflejos traseros interrumpan el sistema de imágenes.

Modulación de intensidad: Al integrar PBS con una placa de media onda (HWP), la rotación del HWP ajusta el ángulo de polarización de la luz incidente, lo que permite un control preciso de la intensidad de la luz y la potencia de salida.

2. Interferometría láser

División e interferencia del haz: en los interferómetros Michelson, PBS divide la luz láser en dos haces polarizados ortogonales (P S y). Un rayo se refleja en un espejo fijo, mientras que el otro se refleja en un espejo móvil. La recombinación de estos haces produce patrones de interferencia con un desplazamiento de fase de 90 °, lo que permite una medición precisa del desplazamiento a través de fotodetectores.

Interferometría heterodina: PBS separa los rayos láser de doble frecuencia para aplicaciones que requieren Detección de desplazamiento Doppler, mejorando la precisión de la medición en la fabricación aeroespacial y de precisión.

3. Instrumentación óptica

Corrección de errores en máquinas CNC: los interferómetros basados en PBS son fundamentales para calibrar máquinas CNC, lo que garantiza un nivel de micrón pRecisión mediante la detección de desviaciones mecánicas.

Imágenes 3D: en pantallas estereoscópicas, PBS separa la luz polarizada P/S ortogonal para los canales del ojo izquierdo/derecho, lo que permite efectos 3D inmersivos cuando se combina con gafas polarizadas.

4. aplicaciones de banda ancha y banda estrecha

PBS de banda ancha (420-1600 nm): adecuado para sistemas que requieren una amplia cobertura espectral, como microscopía de fluorescencia y láseres sintonizables. Estos PBS mantienen altas relaciones de extinción (>1000:1) y bajas pérdidas de absorción en amplias longitudes de onda.

PBS de banda estrecha: optimizado para longitudes de onda específicas (e.g., 632,8 nm o 1700 nm), estos componentes se utilizan en placas de onda y sistemas de fibra óptica para convertir la polarización lineal a circular a través de cristales birrefringentes (e.g., cuarzo o calcita).
