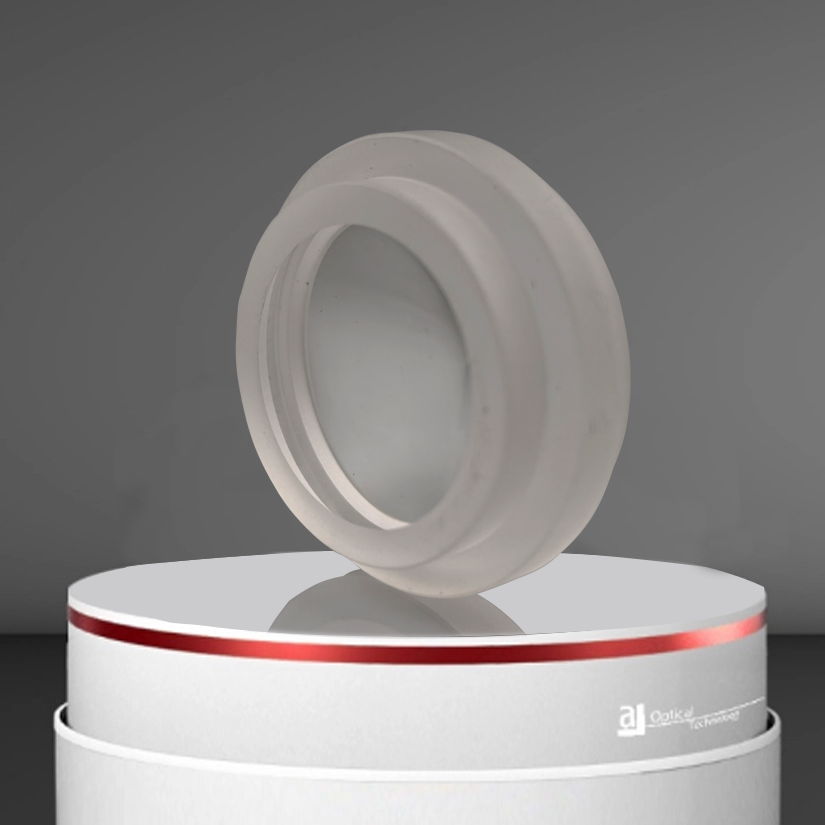

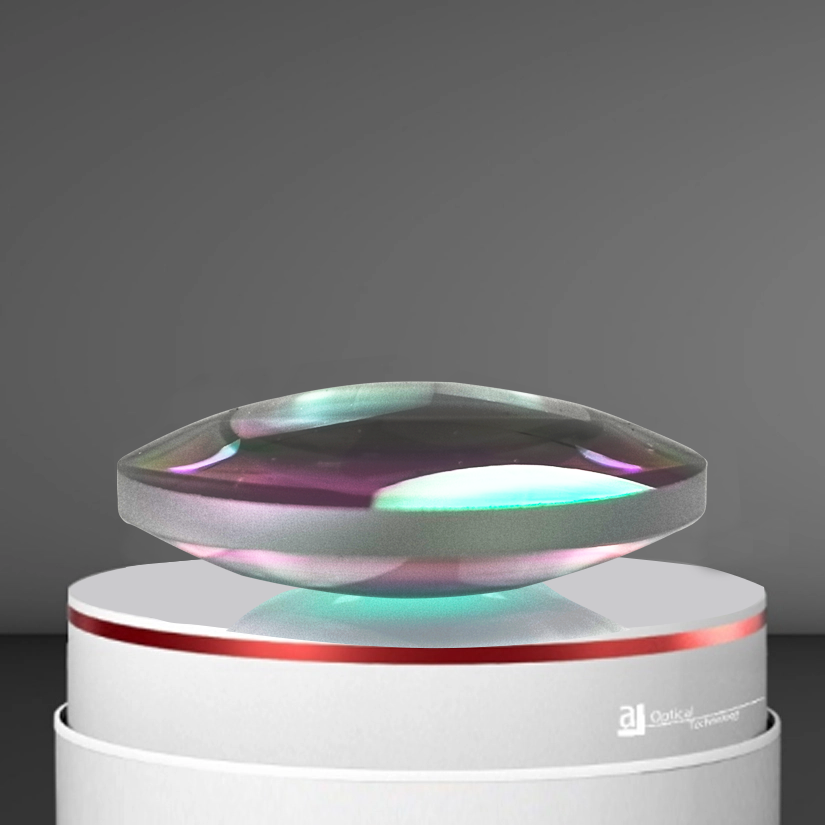

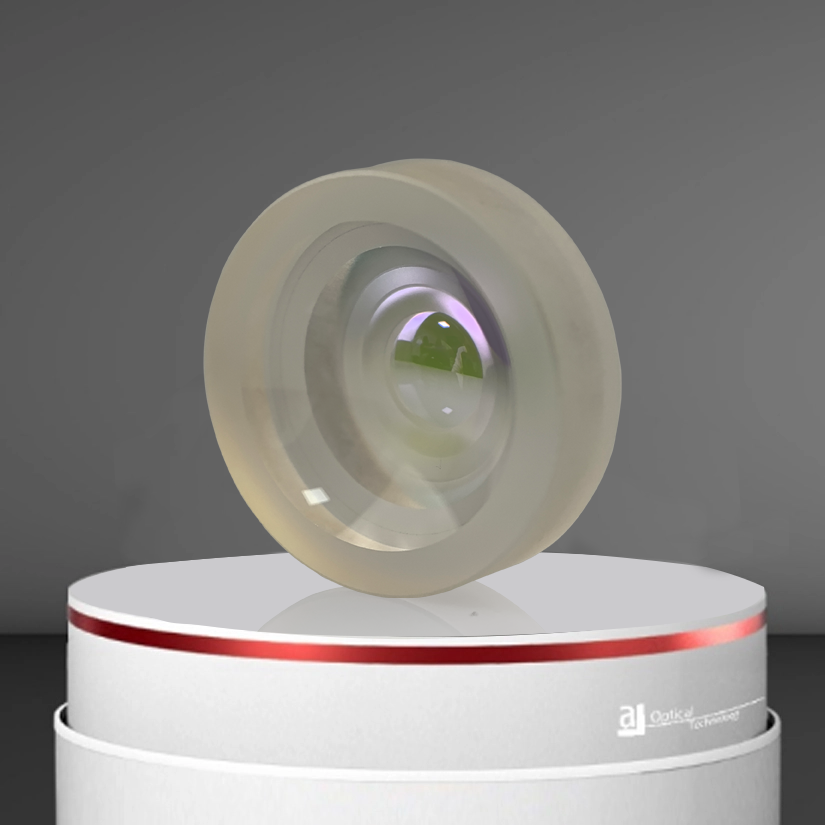

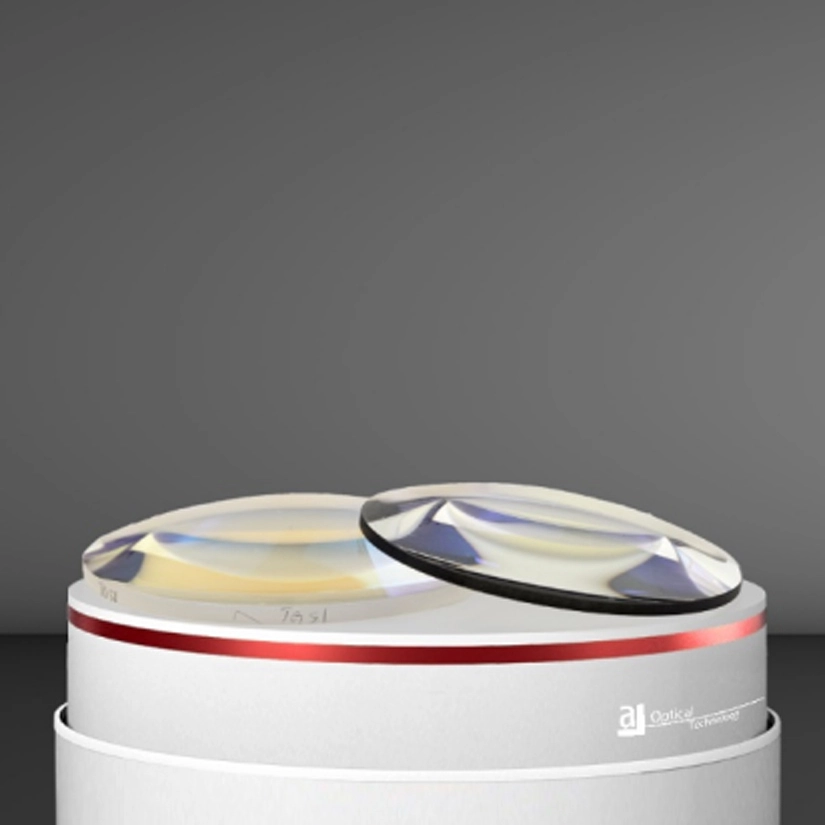

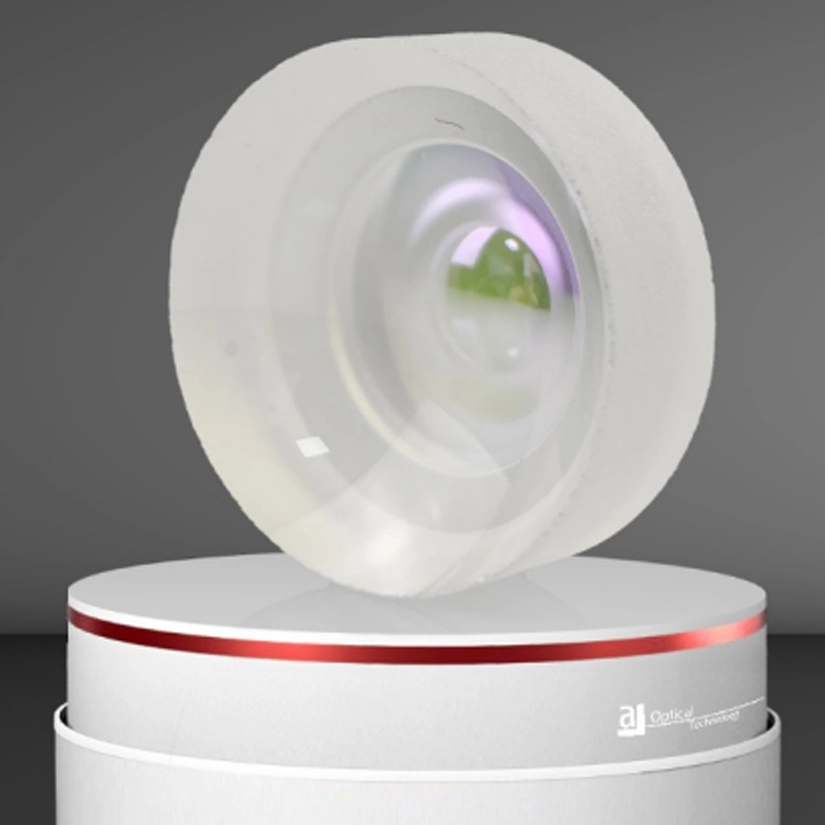

La lente esférica es una lente con un radio de curvatura fijo en la superficie de la lente dentro de la abertura de la luz. Las lentes esféricas se dividen principalmente en lentes convexas, lentes plano-convexas, lentes plano-cóncavas, lentes cóncavas-convexas, dobles-cóncavas, etc. Se puede personalizar de acuerdo con los dibujos del cliente o el procesamiento de muestras para satisfacer las diferentes necesidades de aplicación del cliente.

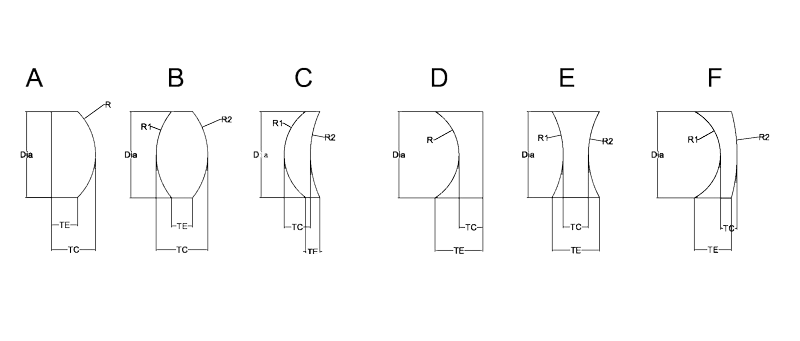

| Especificaciones | Normal | Alta precisión | Mfg. Límite |
| Material: | H-K9L | H-K9L | H-K9L |
| Índice DE DISEÑO: | 1,5168 | 1,5168 | 1,5168 |
| Tolerancia del diámetro: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Tolerancia de espesor: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Tolerancia de longitud focal: | +/-2% | +/-1% | +/-0.5% |
| Centeración: | 3 arco min | 1 arco min | 10 segundos de arco |
| Calidad superficial: | 60-40 | 40-20 | 10-5 |
| Figura de superficie: | 3 Iambda | 2 lambda | 1 lambda |
| Irregularidad superficial: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Apertura clara: | > 80% | > 90% | 100% |
| Bisel: | +/-0,2*45 grados | +/-0,1*45 grados | +/-0,05*45 grados |
La superficie de una lente esférica parece parte de una esfera o cilindro, y las curvas son las mismas en toda la superficie. Si se dibuja una línea recta para seguir la curva, se formará un círculo. Debido a la simplicidad del diseño, los diseños de lentes esféricos suelen ser más baratos.
Lente asférica, hasta el borde de la lente desde el centro, el radio de curvatura cambia constantemente, en comparación con la lente esférica, la lente asférica se puede diseñar más delgada, más ligera, puede eliminar eficazmente la aberración esférica de la lente y la aberración esférica, optimizar el diseño del uso del sistema, Para proporcionar un mejor efecto de imagen, si usted quiere reducir la aberración esférica en la imagen, usted debe utilizar la lente asférica.
Cubriendo la mayoría de los materiales de UV-visible-infrarrojo, tales como: vidrio visible, cuarzo ultravioleta, silicio, ZnSe, Zafiro y así sucesivamente.
1. bajo costo de producción: La forma uniforme de la lente esférica asegura un proceso de fabricación simple y un tiempo de producción más corto, por lo que el costo de producción es bajo.
2. Reducir la aberración esférica : Seleccionando la apertura efectiva, la aberración esférica se puede reducir, mejorando así la calidad de imagen
3. Uso de la combinación para mejorar la calidad de imagen : mediante la combinación de múltiples lentes esféricas, la calidad de imagen se puede mejorar aún más, aunque las condiciones de espacio del sistema óptico necesitan ser consideradas.
En primer lugar, el material adecuado se selecciona y se corta al tamaño citado, y luego el proceso de molienda en bruto, molienda fina, pulido, recubrimiento, encolado, ensamblaje, etc.
Se utiliza principalmente para capturar imágenes y transmitir información. La lente esférica es uno de los tipos de lentes más comunes, su diseño es simple, de bajo costo, ampliamente utilizado en una variedad de equipos de fotografía y video. La lente esférica se caracteriza por una superficie esférica, que permite que la luz se enfoque más uniformemente a medida que pasa a través de la lente, lo que da como resultado una imagen clara. Sin embargo, las lentes esféricas también tienen algunas desventajas, como la distorsión de los bordes y los problemas de aberración cromática, que pueden afectar la calidad de la imagen en la fotografía y el video de alta calidad.
