Lentes ópticas: Desbloqueo Potencial óptico: Clasificación de lentes y aplicaciones

Tabla de contenido [Ocultar]

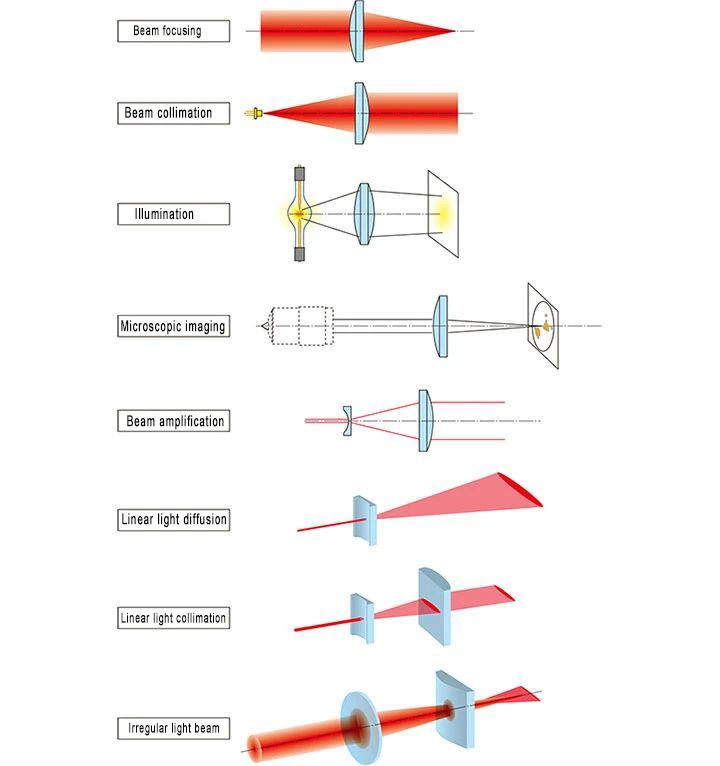

Las lentes son componentes cruciales en los sistemas ópticos, ampliamente aplicadas en campos como la concentración de luz, la formación de imágenes y la configuración de haces. Dependiendo de su propósito, estructura y material, se pueden clasificar en varios tipos para cumplir con los diversos requisitos ópticos.

Clasificación de lentes y matriz de aplicación

Dimensión de la clasificación	Tipo	Características	Aplicaciones típicas
Forma geométrica	Bi-convexo	Ambos lados convexos, converge luz paralela	Concentración de luz, sistemas de imágenes
	Bi-cóncavo	Ambos lados cóncavos, diverge la luz incidente	Divergencia del haz, corrección de colimación
	Menisco	Curvatura asimétrica, longitud focal ajustable	Corrección del telescopio, combinaciones ópticas
	Plano-convexo/Cóncavo	Superficie plana convexa/cóncava, fabricación sencilla	Colimación láser, acoplamiento de fibra
Morfología de la superficie	Lente esférica	Superficies esféricas, rentables	Componentes ópticos básicos
	Lente asférica	Curvatura variable, elimina las aberraciones	Cámaras de gama alta, objetivos de microscopio
	Lente cilíndrica	Curvatura de un solo eje	Escáneres de código de barras, generación de línea láser
Función/estructura	Singlet	Elemento de un solo material	Iluminación general, educación
	Doblete acromático	Corrección cromática de dos vidrios	Microscopios, telescopios
	Triplete Apocromático	Corrección de tres longitudes de onda	Astronomía, microscopía de precisión
	Lente Fresnel	Estructura concéntrica escalonada	Concentración solar, cascos VR
	Lente GRIN	Gradiente índice de refracción	Endoscopios, fibra óptica
	Lente de zoom	Sistema multi-elemento movible	Lentes de cámara, videografía
	Lente líquida	Forma de gota controlada por voltaje	Cámaras móviles, visión de la máquina
	Tipos de frontera emergente	Metalenos	Control de fase de sublongitud de onda	Nano-Imagen, óptica portátil
Superlente		Difracción-Límite de ruptura	Nanoscopia, litografía
Matriz de microlentes		Multi-elemento micro-óptica	Detección 3D, imagen de campo de luz
Lente sintonizable		ElectroactusAccionamiento del polímero ve	Sistemas de zoom en tiempo real
