Materiales ópticos

Tabla de contenido [Ocultar]

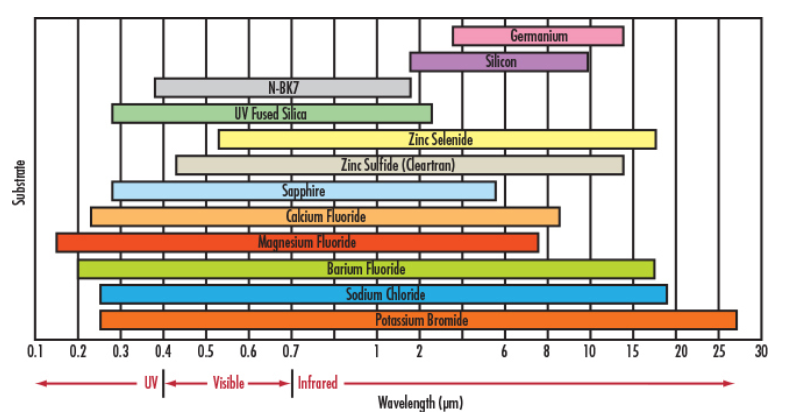

La transmisión, el índice de refracción y la dureza de los materiales ópticos son cruciales para determinar qué ventana es la mejor opción para su aplicación. La figura siguiente muestra las regiones de transmisión de varios materiales disponibles como ventanas.

Material	1ndex 0f Refract10n (ND)	Abate Número (DVD)	Dens1ty	Coeficiente De Térmica Expansión	S0ften1ng Temp [°C]	Knoop Dureza	Tamaño Rango	Espesor Rango
B270	1.523	58,5	2,55	8,2	533	542	5-75x 75mm	1,0- 3,0mm
Bario Fluoruro (BaFde)	1,48	81,61	4,89	18,1	800	82	5- 50mm	1,0- 3,0mm
BOROFLOAT®	1.472	65,7	2,20	3,25	820	480	5- 200mm	1,75- 6,5mm
Calcio Fluoruro (CaFde)	1.434	95,1	3,18	18,85	800	158,3	5- 50mm	1,0- 3,0mm
Germanio (Ge)	4.003	N/A	5,33	6,1	936	780	10- 75mm	1,0- 5,0mm
Gorila® Vidrio	1.509	N/A	2,44	7,88	843	5100	5-200 * 200mm	1,1mm
Magnesio Fluoruro (MgFona)	1.413	106,2	3,18	13,7	1255	415	5- 50mm	1,0- 3,0mm
N-BK7	1.517	64,2	2,46	7,1	557	610	5-75x 75mm	0,2- 4,0mm
Potasio Bromuro (KBr)	1.527	33,6	2,75	43	730	7	13- 50mm	1,0- 5,0mm
Zafiro	1.768	72,2	3,97	5,3	2000	2200	2,5- 75mm	0,5- 3,2mm
Silicio (Si)	3.422	N/A	2,33	2,55	1500	1150	10- 50mm	1,0- 3,0mm
Sodio Cloruro (NaCl)	1.491	42,9	2,17	44	801	18,2	13- 50mm	1,0- 5,0mm
UV fundido Sílice	1.458	67,80	2,20	0,55	1000	500	5-50x 50mm	1,0- 5,0mm
Seleniuro de zinc (ZnSe)	2.403	N/A	5,27	7,1	250	120	10- 75mm	1,0- 6,0mm
Sulfuro de zinc (ZnS)	2.631	N/A	5,27	7,6	1525	120	12,5- 50mm
