Espejos ópticos

Comparando filtros y espejos ópticos

Un espejo óptico utiliza el principio de reflexión para cambiar la dirección de la luz. Después de la reflexión, la luz conserva su color y frecuencia originales. La superficie reflectante del espejo puede ser plana o curvada, y el material puede ser metálico o no metálico.

Los filtros ópticos, por otro lado, se basan en los principios de interferencia óptica y transmisión. Los diferentes colores y frecuencias de luz se atenúan o filtran, lo que permite que solo pasen colores o frecuencias específicos. Los filtros se componen típicamente de una serie de películas delgadas de múltiples capas, y el espesor de estas películas se puede controlar ajustando el tiempo de deposición.

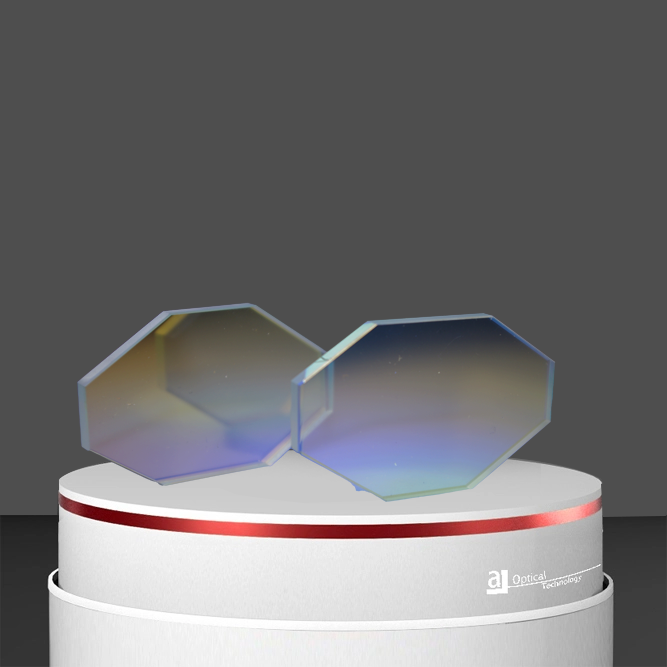

Diferencias entre espejos dieléctricos y recubiertos de metal

En términos simples, los dieléctricos tienen una constante dieléctrica positiva, mientras que los metales tienen una constante dieléctrica negativa.

Si una onda electromagnética (la luz visible también es una onda electromagnética) puede propagarse dentro de un determinado medio (asumiendo que no contiene es uniforme y cargas), indica que las ecuaciones de Maxwell permiten una solución de onda plana en ese medio. Esto suele ocurrir cuando la constante dieléctrica del medio es positiva. Por el contrario, las ondas electromagnéticas no pueden propagarse dentro de los metales porque las ecuaciones de Maxwell no permiten una solución de onda plana en los metales. Sin embargo, los metales admiten otro tipo de solución, conocida como onda evanescente, que solo puede propagarse en la superficie. Es por eso que los espejos suelen estar hechos de metales en circunstancias normales.

Los recubrimientos dieléctricos, por otro lado, están compuestos por capas periódicas de materiales de constante dieléctrica alta y baja, siendo cada capa extremadamente delgada. Cuando la longitud de onda satisface una determinada condición, el revestimiento dieléctrico actúa como una rejilla de Bragg que realiza una reflexión total para esa longitud de onda específica, reflejando toda la luz de vuelta. Estos espejos recubiertos dieléctricos tienen una reflectividad extremadamente alta, pero están limitados por el ángulo de incidencia y el rango de longitud de onda. Además, son bastante caros.

En las máquinas de litografía EUV (Extreme Ultraviolet), las máscaras ópticas reflectantes (máscaras ópticas) se realizan utilizando recubrimientos dieléctricos multicapa. Esencialmente, los espejos recubiertos de dieléctrico son una forma de cristales fotónicos unidimensionales, que crean una banda prohibida donde la luz no se apoya Para propagarse, lo que resulta en una reflexión total. Si bien no son estrictamente cristales fotónicos, el grosor de cada capa a menudo se ajusta delicadamente para requisitos específicos.
