Lente acromática

Descripción general de la lente acromática

Las lentes acromáticas de ATOPTIK son componentes ópticos de alto rendimiento diseñados para reducir la aberración cromática. Se utilizan ampliamente en microscopios, sistemas láser, imágenes ópticas, espectrómetros y comunicaciones de fibra óptica, donde las imágenes de alta precisión y la manipulación de haces son esenciales. Estas lentes corrigen efectivamente las diferencias de refracción de diferentes longitudes de onda, lo que resulta en un enfoque óptico agudo y preciso.

Cómo las lentes acromáticas corrigen la aberración cromática para obtener imágenes más nítidas

Para un mejor rendimiento, generalmente el lado con el radio de curvatura más grande (la superficie plana) debe alejarse del haz colimado. La diferencia de color proviene de la diferencia en la dispersión y el coeficiente de refracción de diferentes longitudes de onda de la luz en el material de transmisión, de modo que las diferentes longitudes de onda de la luz convergen en diferentes puntos focales, lente acromática de doble unión a través del diseño adhesivo de diferentes lentes de material, de modo que la dispersión de los dos materiales compensación entre sí, Reduciendo así la diferencia de color integral. El diseño acromático también ayuda a mejorar la aberración de la imagen de las fuentes de luz en un amplio rango de longitud de onda (compuestas fuentes de luz), mejorar la aberración esférica en un radio de curvatura adecuado, y mejorar el coma al mismo tiempo cuando el material se selecciona arbitrariamente. Las lentes acromáticas proporcionan imágenes más nítidas que los sistemas ópticos que usan una sola lente y pueden formar puntos de luz más pequeños, mejorando aún más el rendimiento óptico de la lente. Las lentes acromáticas son adecuadas para una variedad de aplicaciones tales como microscopía de fluorescencia, retransmisión de imágenes, detección o espectroscopia.

Los productos adheridos de lentes acromáticos de ATOPTIK ofrecen distancias focales casi constantes en una longitud de onda amplia RAnge y están disponibles en stock para lentes acromáticas Unidas positivas y negativas y lentes acromáticas recubiertas con una variedad de películas antirreflectantes. Las opciones de Película antirreflectante incluyen VIS, NIR y SWIR.

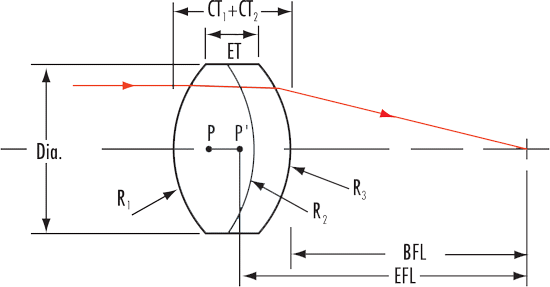

Especificaciones de la lente acromática

Características de la lente acromática

1. Estructura de doble lente

• Fabricado uniendo dos lentes de diferentes materiales ópticos, típicamente un cristal de corona positivo de bajo índice de refracción y un vidrio de pedernal negativo de alto índice de refracción.

• Optimizado para corregir la aberración cromática axial y la aberración esférica alineando los puntos focales de dos longitudes de onda.

2. Alta eficiencia de transmisión

• Los recubrimientos antirreflectantes (AR) se aplican para minimizar la pérdida de luz y mejorar la transmisión, adaptados para diferentes rangos espectrales, incluidos los rayos ultravioleta (UV), visibles (VIS), e infrarrojo cercano (NIR).

3. Varios tamaños y longitudes focales

• Disponible en múltiples diámetros (que van desde 3mm hasta más de 50mm) y distancias focales (desde distancias focales cortas a largas) para cumplir con diferentes requisitos de aplicación.

• Personalizable en términos de dimensiones, materiales y recubrimientos para abordar las necesidades específicas del cliente.

4. Rendimiento superior de imágenes ópticas

• Ofrece una baja aberración cromática y esférica en un amplio rango espectral, lo que la hace ideal para aplicaciones de imágenes de alta resolución.
