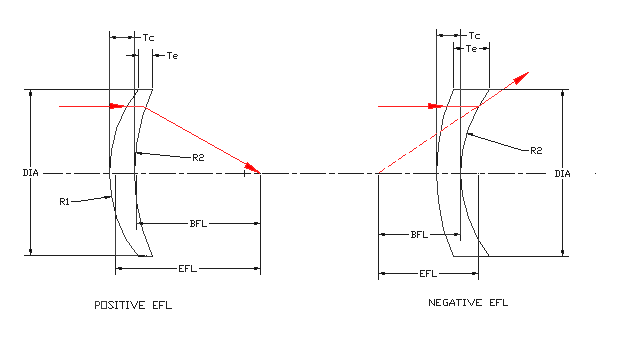

Las lentes de menisco, con su distintivo diseño convexo-cóncavo, sobresalen en minimizar la aberración esférica mientras controlan la convergencia o divergencia de la luz. Las lentes de menisco positivo enfocan la luz paralela en puntos estrechos (lado convexo hacia la fuente) o, cuando se combinan con otras ópticas, acortan las distancias focales para aumentar la apertura numérica (NA). Por el contrario, las lentes de menisco negativo (más delgadas en el centro) divergen de luz y, a menudo, se combinan con otras lentes para alargar las distancias focales y reducir la NA. Ideal para sistemas de precisión que requieren corrección de aberraciones y manipulación de luz a medida.
La lente de menisco de ATOPTIK es un componente óptico de alto rendimiento con una estructura cóncava-convexa asimétrica. Su forma única ofrece un excelente rendimiento para reducir las aberraciones, mejorar la calidad del haz, minimizar la aberración esférica y controlar la divergencia del haz. Las lentes de menisco se usan comúnmente en aplicaciones como colimación de haz, imágenes ópticas, expansión de rayo láser, acoplamiento de fibra y sensores.
| Especificaciones | Normal | Alta precisión | Mfg. Límite |
| Material: | Vidrio óptico | Vidrio óptico | Vidrio óptico |
| Tolerancia del diámetro: | + 0/-0,1mm | + 0/-0,05mm | + 0/-0,01mm |
| Tolerancia de espesor: | +/-0,1mm | +/-0,05mm | +/-0,01mm |
| Tolerancia de longitud focal: | +/-2% | +/-0.5% | |
| Centeración: | 3 arco min | 1 arco min | 10 segundos de arco |
| Calidad superficial: | 60-40 | 40-20 | 10-5 |
| Figura de superficie: | 3 Iambda | 2 lambda | 1 lambda |
| Irregularidad superficial: | 1/4 lambda | 1/10 lambda | 1/20 Iambda |
| Apertura clara: | > 80% | > 90% | 100% |
| Bisel: | +/-0,2*45 grados | +/-0,1*45 grados | +/-0,05*45 grados |
Si desea construir sus propios productos ópticos de precisión o solicitar un presupuesto, haga clic en uno de los dos botones a continuación. De lo contrario, complete el formulario a continuación con cualquier pregunta o inquietud.
