Las lentes acromáticas son la solución ideal para corregir la aberración cromática. Estos componentes ópticos multielemento también proporcionan una corrección superior para las aberraciones monocromáticas.
Una lente acromática estándar corrige la aberración cromática en tres longitudes de onda (luz azul, verde y roja). En tal lente, el elemento convexo converge la luz azul más cerca del punto focal, mientras que el elemento cóncavo dispersa la luz azul más fuertemente. Dado que sus aberraciones cromáticas son de signo opuesto, la luz roja y azul puede tener un enfoque común, eliminando efectivamente la aberración cromática.
La superficie del menisco ayuda a limitar la aberración esférica y el coma, aunque puede permanecer algo de astigmatismo y distorsión. Originalmente utilizados principalmente para la fotografía de paisajes, estos lentes se llamaban históricamente "lentes de paisaje". Su característica forma de media luna (cóncava-convexa) consta de dos lentes con diferentes índices de refracción y velocidades de dispersión, unidas entre sí.
La primera lente acromática fue desarrollada por Chevalier en 1821 (una combinación de lente plano-cóncava y biconvex), luego mejorada por Grubb en 1857 (usando un diseño de menisco). Las versiones modernas ahora incorporan lentes acromáticas Unidas multicapa para mejorar el rendimiento.
| Tipo | Longitud focal | Relación conjugada | Corrección cromática | Aplicaciones | Características de rendimiento |
|---|---|---|---|---|---|
| Lente acromática de Doble | Positivo | Infinito | Buena | Colimación y enfoque de banda ancha | Rendimiento monocromático mejorado |
| Lente de doble espaciado | Positivo | Infinito | Mejor | Colimación y enfoque de banda ancha | Rendimiento coaxial optimizado para aplicaciones de alta potencia |
| Par de lentes de Doublet | Positivo | 1X-3.33X | Buena | Imágenes de relé de banda ancha (objetos reales e imágenes) | Rendimiento monocromático mejorado |
| Lente triplete acromática | Positivo | 1X-infinito | Lo mejor |
Lentes acromáticos:
Lentes acromáticasConstan de dos o tres elementos de la lente y ofrecen un rendimiento significativamente mejor que las lentes individuales. Estas configuraciones de doblete o triplete pueden presentar elementos cementados o diseños espaciados por aire, que generalmente combinan lentes positivas y negativas con diferentes índices de refracción.
Este diseño Multi-elemento proporciona varias ventajas clave:
Aberración cromática reducida
Calidad de imagen monocromática mejorada
Rendimiento fuera del eje mejorado
Los diferentes tipos de lentes acromáticos ofrecen características específicas (como proporciones de conjugados y umbrales de daño). Para aplicaciones que exigen imágenes precisas o manipulación de rayos láser, estas lentes acromáticas deben considerarse seriamente, ya que brindan un rendimiento óptico optimizado.

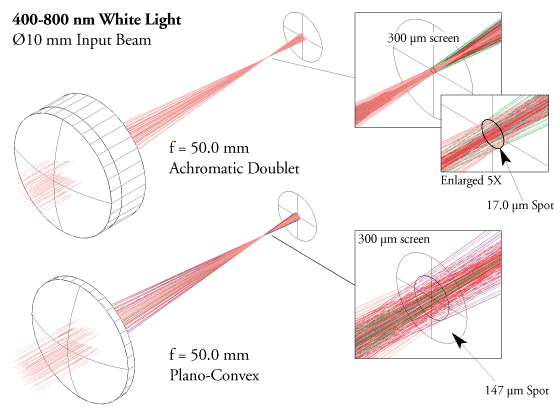

Figura 1: Enfoque la luz blanca con una lente plano-convexa y una lente doble acromática
Reducción De La aberración cromática
Dado que el índice de refracción de un material depende de la longitud de onda de la luz incidente, la distancia focal de una sola lente varía con la longitud de onda. Cuando se usa con una fuente de luz blanca, esto da como resultado puntos focales borrosos, un fenómeno conocido como aberración cromática.
Las lentes acromáticas compensan parcialmente La aberración cromática a través de su diseño multielemento. Estas lentes generalmente combinan elementos de lentes positivos y negativos con diferentes propiedades de dispersión. Al seleccionar cuidadosamente materiales con valores de dispersión y longitudes focales apropiados, la aberración cromática se puede cancelar parcialmente.
Las lentes acromáticas generalmente están diseñadas para tener la misma distancia focal para dos longitudes de onda en extremos opuestos del espectro visible. Esto garantiza una distancia focal casi constante en un amplio rango de longitud de onda, lo que las hace ventajosas para aplicaciones de imágenes de banda ancha.
La Figura 1 ilustra el efecto de múltiples longitudes de onda en el punto focal cuando pasa a través de una lente singlete plano-convexa frente a una lente de doblete acromática. Reemplazar La singlete con un doblete reduce el diámetro del punto focal de 147 µm a 17 µm.
Mejora de la imagen monocromática
En los sistemas ópticos monocromáticos, La aberración cromática se vuelve irrelevante. Sin embargo, las camisetas esféricas aún pueden introducir aberraciones monocromáticas significativas, como aberración esférica y coma.
El diseño multielemento de las lentes acromáticas reduce estas aberraciones, mejorando significativamente la calidad de imagen y el rendimiento de enfoque para monochrLuz omática.
.png "640_(1).png")

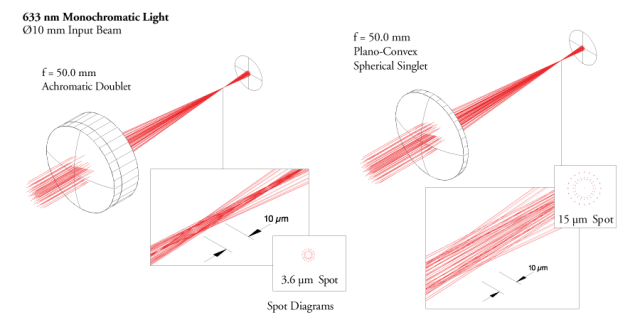

Figura 2: Enfocar un haz monocromático utilizando una lente plano-convexa y una lente doble acromática
La Figura 2 compara el rendimiento de enfoque de una singlete plano-convexa y un doblete acromático bajo iluminación monocromática. La lente de doblete produce un punto focal 4,2 veces más pequeño que la singlete.
