Espejo de escaneo

Descripción general del espejo de escaneo

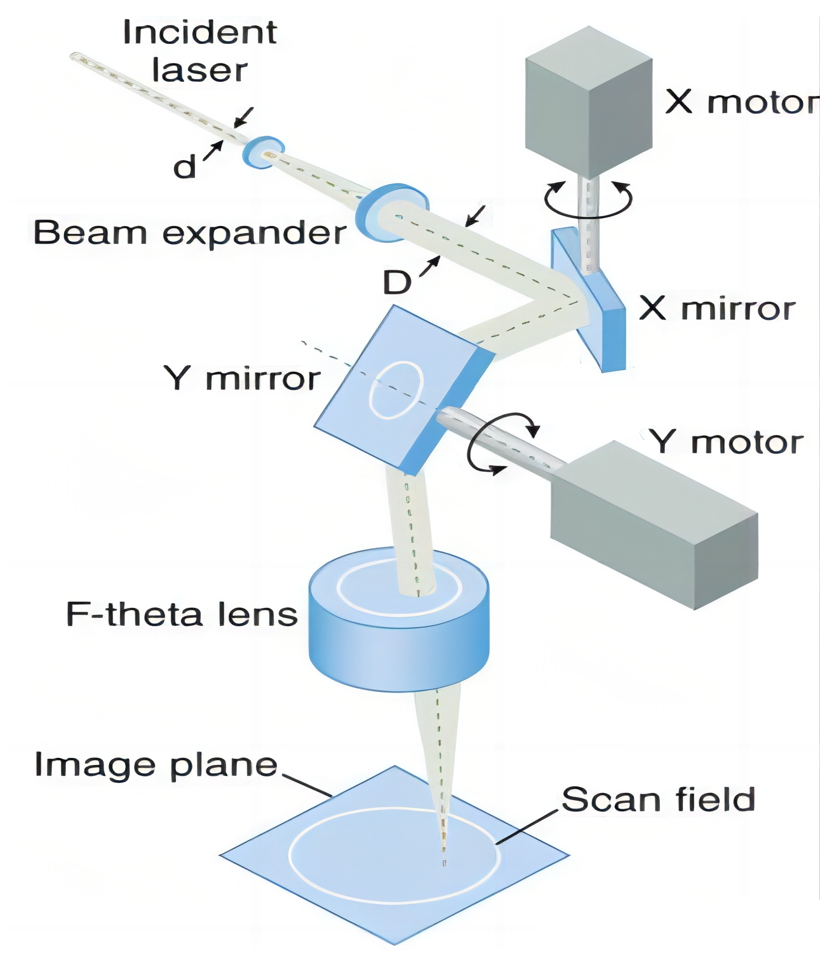

El espejo de escaneo ha encontrado aplicaciones maduras en sistemas de escaneo láser. Un escáner de galvanómetro láser (escáner Galvo) consta de tres componentes centrales: un cabezal de escaneo óptico, un amplificador de accionamiento electrónico y un conjunto de espejo óptico. Al utilizar dos espejos de galvanómetro para reflejar el rayo láser, logra un control de movimiento preciso del plano XY. Este dispositivo electromecánico especializado está diseñado específicamente para aplicaciones de procesamiento láser.

Características del espejo de escaneo

Espesor y eje: el eje de rotación pasa a través de la estructura interna del espejo, no de la superficie.

Ángulo y cobertura: Debe cubrir la apertura completa en el ángulo máximo, puede causar puntos descentrados.

Optimización de rotación: La pre-rotación del eje Z afecta el tamaño del espejo X; el ángulo óptimo ahorra espacio.

Espaciado XY: La distancia equilibrada evita el bloqueo de las vigas (ruta X → Y → X) y el sobretamaño.

Haz y forma: El contorno del espejo coincide con el perfil de haz (configurado por óptica/ángulos).

Recubrimientos: Opciones de una o doble cara basadas en la aplicación.

Ventajas del espejo de escaneo

Las velocidades de motor más rápidas de la industria, que ofrecen baja deriva y estabilidad a largo plazo

Precisión y precisión superiores que garantizan una salida de escaneo de alta calidad

Amplia gama de tamaños de apertura y revestimientos de espejo

Los modelos compactos con huella pequeña garantizan una fácil integración para espacios pequeños

Amplia gama de ofertas de productos desde alto rendimiento hasta rentables

Especificación del espejo de escaneo

Tolerancia LXW: + 0/-0,1

Apertura clara: >90%

Tolerancia de espesor: +/-0,1mm

Calidad superficial: 40/20

Figura de superficie: Lambda/425mm²(A) 632,8 nm

Revestimiento
