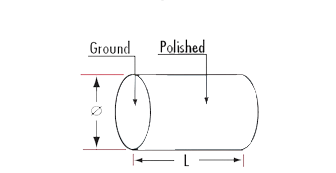

Las lentes de varilla de ATOPTIK están hechas de vidrio óptico de alta precisión o sílice fundida UV, que ofrecen excelentes propiedades de transmisión y Baja dispersión para su uso en longitudes de onda UV, visible y NIR (infrarrojo cercano). La circunferencia está pulida con precisión y ambos extremos se muelen, lo que permite que la lente enfoque la luz colimada en una línea, similar a la función de una lente cilíndrica. Estas lentes se utilizan ampliamente en la formación de rayos láser, escaneo láser industrial, imágenes biomédicas y otros sistemas ópticos de alta precisión. Con un rendimiento óptico excepcional y estabilidad, las lentes de varilla de ATOPTIK son ideales para aplicaciones en dispositivos ópticos de investigación, industriales y médicos.
Las lentes de varilla de ATOPTIK son esenciales en sistemas láser de alta potencia y líneas de haz de sincrotrón, ofreciendo un rendimiento excepcional en condiciones exigentes. Con un índice de refracción de forma parábola en su sección transversal, estas lentes exhiben un efecto de autoenfoque en el haz, lo que las hace ideales para sistemas ópticos colimados con fibra. A medida que los requisitos para componentes ópticos de alta precisión continúan aumentando, especialmente en cavidades láser de alta potencia e interferómetros de larga distancia, ATOPTIK garantiza que sus lentes de varilla ofrezcan una calidad y estabilidad excepcionales para instrumentos y dispositivos de prueba avanzados.
Estas lentes están hechas de vidrio óptico de alta calidad y sustratos de sílice fundida UV, que ofrecen una excelente transmisión a través de longitudes de onda UV, visible y NIR, y son ideales para su uso tanto en investigación como en aplicaciones industriales.
Material | Sílice fundida UV Vidrio óptico |
Diámetro | Ø 2mm ~ 20mm +/-0,1mm |
Longitud | 3mm ~ 12mm +/-0,2mm |
Apertura clara | > 85% de la circunferencia ninal dia) * 10mm de longitud |
Calidad de la superficie | 20/10 Scratch/Dig |
Figura de superficie | 1 irregularidad de longitud de onda |
Borde de biselado | 45 grados +/-15 grados Max cevel = 0,5mm |
Revestimiento | Revestimiento duro MgF2 centrado en 780nm |
Forma de haz: convierten una fuente de luz puntual colimada en un enfoque de línea, ideal para aplicaciones como escaneo de códigos de barras, detectores lineales e iluminación holográfica.
Dimensiones ajustables de la imagen: ajustan la altura de la imagen sin cambiar la anchura, ofreciendo flexibilidad en los diseños ópticos.
Efecto de enfoque automático: el índice de refracción parabólico Mejora el enfoque del haz, beneficiando sistemas de alta precisión como láseres e interferómetros.
Variedad de materiales: Hechos de vidrio óptico o sílice fundida UV, transmiten luz UV, visible y NIR, lo que los hace versátiles.
Capacidad de alta potencia: adecuado para láseres de alta potencia y líneas de haz sincrotrón, manteniendo el rendimiento bajo alta energía.
Precisión y estabilidad: Diseñado para sistemas de alta precisión, que ofrece un rendimiento estable y constante.
Compacto y duradero: su diseño compacto y resistente los hace adecuados para entornos con espacio limitado o hostiles.
Tipo No. | Diámetro | Longitud |
AT-R-1.5x3 | 1,5 | 3 |
AT-R-1.5x3.3 | 1,5 | 3,3 |
AT-R-1.5x6 | 1,5 | 6 |
AT-R-1.5x9 | 1,5 | 9 |
AT-R-1.6x3.8 | 1,6 | 3,8 |
AT-R-1.8x9 | 1,8 | 9 |
AT-R-2x6 | 2 | 6 |
AT-R-2x8 | 2 | 8 |
AT-R-2.5x7 | 2,5 | 7 |
AT-R-3x4.3 | 3 | 4,3 |
AT-R-3x12 | 3 | 7 |
AT-R-3x8 | 3 | 8 |
AT-R-3x9 | 3 | 12 |
AT-R-4x6 | 4 | 6 |
| AT-R-4x12 | 4 | 12 |
Si desea construir sus propios productos ópticos de precisión o solicitar un presupuesto, haga clic en uno de los dos botones a continuación. De lo contrario, complete el formulario a continuación con cualquier pregunta o inquietud.
